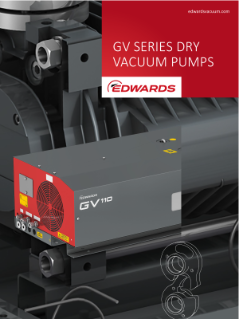

GV Series Dry Vacuum Pumps - Brochure
GV 系列干式真空泵
传统油封泵的清洁、耐用、低成本替代品
易于安装和操作，传承 EDWARDS 干式泵的优势
GV 系列干式泵包括 GV80 和 GV110 两种型号，该泵用于处理大量可冷凝蒸汽和颗粒负载，并提供值得信赖的稳定泵送性能，同时尽可能减少保养需求，降低拥有成本。
历经行业验证、测试和检验
GV 系列包括 GV80、GV110 和 Drystar® GV80 预配置机组。它们专为要求苛刻的工业应用而设计，可提供一致和可重复的性能。GV 泵能够在高压水平下持续运行，是干式泵送领域更具成本效益的选择。
GV80——坚固可靠
GV80 真空泵能够持续运行，可处理大量可冷凝蒸汽。GV80 能够清洁、安静地泵送物料，维护导致的运行中断时间极短，可提供一致的输出和可重复的泵送性能。
GV110——新款工业干式爪型泵
GV110 真空泵除具备 GV80 的各项功能和特点外，还具有集成变速驱动、现代隔音外壳和泵送性能更高等更多功能和特点。
Drystar® GV80 和 EH500 增压器配置机组
我们针对多种应用和环境设计了一系列机组和泵系统，以方便您轻松选用。GV80 可作为独立装置提供，也可与 EH500 流体动力传动装置机械增压器组合使用，以提高抽速。
环保
GV 系列清洁泵的特点就是干净清洁。您无需处置或回收受到污染的废油，此外，您还无需频繁换油或处置废油，可显著减少对环境的影响。
适合严苛的应用
GV 系列适合用作高真空应用或干燥、镀膜和冶金行业中的前级泵，能够为要求严苛的应用提供支持。如果您有任何疑问，可随时联系我们的应用专家，他们会非常乐意根据您具体的工艺需求，帮助您选择合适的泵。
- 应用
- 技术规格
- 下载
- 用于高真空应用的前级泵
- 平板显示器
- 气瓶排空
- 热处理
- 药物冷冻干燥
- 研发
- 制冷和空调
- 系统排空
- 干燥和回填
- 表面处理
- 薄膜涂层技术
- 真空干燥和蒸馏
- 真空冶金工艺
| 设备 | GV100 | GV80 | Drystar® GV80/EH500 | ||
| 峰值抽速 50 Hz | m3/hr (cfm) | 110 (64.7) | 80 (47) | 390 (230) | |
| 峰值抽速 60 Hz | m3/hr (cfm) | “ | 94 (56) | 471 (277) | |
| 极限真空 | mbar (Torr) | 6 x 10-3 (4.5 x 10-3) | <3 x 10-2 (<2 x 10-2) | <3 x 10-2 (<2 x 10-2) | |
| 满载功率 | 在极限真空下 | Kw (hp) | 2.6 kW (3.5) | 3.6 (4.8) | 4.3 (5.6) |
| 名义抽速 | Kw (hp) | 4.5 kW (4.7) | 5.8 (7.8) | 6.7 (9.0) | |
| 电气 | 供应选项 | EU-US-CN 50/60Hz，400V/50Hz - 460V/60Hz - 380V/50Hz ASIA 50/60 Hz 200V/50Hz、200V/60Hz、380V/60Hz 注意：请参阅特定电压产品的部件编号。 |
|||
| 真空联结器 | 进口 | ISO40 | ISO40 | ISO100 | |
| 排气口 | NW40 | ||||
| 冷却 | 水 | 水 | 水/气 | ||
| 冷却水 | 流量 | l/min (gal/min) | 5 (1.32) | 8 (2.1) | |
| 供应压力（上限） | bar.a (psig) | 8 (116) | |||
| 跨泵压差（下限） | bar.a (psig) | 2.1 (30) | |||
| 温度 | °C (°F) | 5 - 35 (41-95) | |||
| 连接方式 | in | 1/2" 快速连接联结器（提供配对件） | |||
| 出 | 1/2" 快速连接插头（提供配对件） | ||||
| 吹扫气体（N2 或 CDA） | 压力 | bar.a (psig) | 0.5 (6-8) | ||
| 轻负荷 | sl/min | 15（通常） | |||
| 连接方式 | 1/4" 快速连接联结器（提供配对件） | ||||
| 尺寸 | 长 x 宽 x 高 | mm (英寸) | 1060 x 502 x 316 (42 x 20 x 12.5) | 860 x 607 x 344 (33.8 x 23.9 x 13.5) |
932 x 607 x 624 (36.7 x 23.9 x 24.6) |
| 占地面积 | m2 (ft2) | 0.532 (5.73) | 0.43 (4.63) | ||
| 重量 | Kg (lbs) | 210 kg (463) | 165 (364) | 240 (529) | |
| 噪声级（带排气消音器时） | dB(A) | <75 | <78 | ||
| 排气背压（上限） | bar.a (psig) | 1.3 (0.4) | |||
| 润滑 | 流量 | l (gal) | 0.4 (0.1) | 0.4 (0.1) | 1.4 (0.4) |
| 类型 | 烃 | SHC 629 | SHC 629 | SHC 629/Ultragrade 20 | |
| PFPE | “ | YVAC 25/6 | YVAC 25/6 / YVAC 16/6 | ||
| 泵电动机额定功率 | kW/HP | 4/4.5 | 4/4.5 | “ | |
| 典型泵转速——50Hz 电源 | 转/分 | 4100 | 3000 | “ | |
| 典型泵转速——60Hz 电源 | 转/分 | 4100 | 3600 | “ | |
| 防护等级 | IP | 42 | 55 | “ | |
| 达到泵工作温度的预热时间 | 分钟 | 15 | 15 | “ | |
| 环境工作温度范围 | °C (°F) | 0 至 40（32 至 104） | 0 至 40（32 至 104） | “ | |
| 环境工作湿度上限 | 相对湿度 | 80% | 全湿 | “ | |
