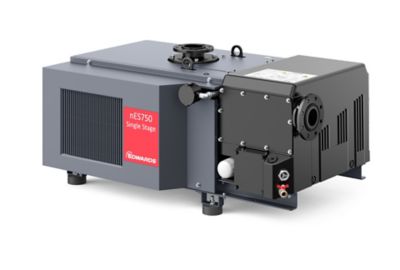

nES 单级旋片泵
新一代单级旋片泵
满足各种要求的理想解决方案
Edwards nES 单级系列可靠性高、生命周期成本低、性能成熟，该系列代表了油封旋片泵在各种行业和应用中的新进步。
设计紧凑，维护量少
- nES 系列设计坚固紧凑。
- 噪声级低，振动小，可尽可能地减少对环境的影响。
- 易于维护，生产率高。
优化的油回收系统
优化的油回收和分离系统为稳定的泵送性能提供支持，并最大限度地减少油量消耗。
低生命周期成本
与其他单级旋片泵相比，高效冷却的电机、优化的机油保持、低泵温、高可靠性和非常低的维护需求提供了出色的生命周期成本。
灵活且易于系统化
- nES 系列提供增压泵和组合套件，使您能够构建完整的系统化即用型设备。
- 或者，组合套件连同 nES 泵和 EH 机械增压泵可作为部件套件提供，便于现场组装。
- 技术规格
- 知识与见解
| 单位 | nES40 | nES65 | nES100 | nES220 | nES300 | nES300S | |
| 最大排量 (50Hz) | m3h-1 / cfm | 44.0/25.9 | 59.0/34.8 | 98.0/57.4 | 200/117 | 280/165 | 330/194 |
| 最大排量 (60Hz) | m3h-1 / cfm | 53.0/31.2 | 71.0/41.8 | 117/68.9 | 240/141 | 340/200 | 385/227 |
| 抽取速度 (50 Hz) | m3h-1 / cfm | 38.5/22.7 | 54.0/31.8 | 87.5/51.5 | 179/105 | 240/141 | 284/167 |
| 抽取速度 (60Hz) | m3h-1 / cfm | 47.0/27.7 | 64.0/37.7 | 105/61.8 | 214/125 | 290/171 | 330/194 |
| 无气囊时的终极真空度 | mbar / torr | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.08/0.06 | 0.08/0.06 | 0.08/0.06 |
| 带气囊时的终极真空度 | mbar / torr | 1.5/1.1 | 1.5/1.1 | 1.5/1.1 | 0.7/0.5 | 0.7/0.5 | 0.7/0.5 |
| 进气口连接 | ISO / G | 40 ISO-F / G1 ¼ | 40 ISO-F / G1 ¼ | 40 ISO-F / G1 ¼ | 63 ISO-F / G2 | 63 ISO-F / G2 | 63 ISO-F/G2 |
| 排气口连接 | ISO / G | 40 ISO-F / G1 ¼ | 40 ISO-F / G1 ¼ | 40 ISO-F / G1 ¼ | 63 ISO-F / G2 | 63 ISO-F / G2 | 63 ISO-F/G2 |
| 最大允许出口压力 | bar（绝对压力） | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 | 1.15 |
| 最大水蒸汽泵送速率 (50Hz) | kgh-1 / lbh-1 | 0.76/0.80 | 1.0/1.1 | 1.60/1.69 | 1.3/2.8 | 1.3/1.4 | 1.3/1.4 |
| 最大水蒸汽抽取率 (60Hz) | kgh-1 / lbh-1 | 0.90/0.95 | 1.25/1.32 | 1.70/1.80 | 1.8/4.0 | 1.8/1.9 | 1.8/1.9 |
| 尺寸 (LxWxH) 近似值 | mm | 540x284x303 | 586x320x314 | 721x400x319 | 984x606x407 | 1130x555x450 | 1117x565x450 |
| 重量近似值 | kg / lb | 67/148 | 86/190 | 104/230 | 180/397 | 244/539 | 244/539 |
| 电动机防护等级 | IP55 | IP55 | IP55 | IP55 | IP55 | IP55 | |
| 电动机额定功率 (50Hz) | kW | 1.3 | 1.8 | 3 | 4.4 | 5.5 | 6 |
| 电动机额定功率 (60Hz) | kW / hp | 1.3/2 | 1.8/3 | 3.6/5 | 5.5/7.5 | 6.6/10 | 7.2/10 |
| 冷却 | 空气 | 空气 | 空气 | 空气 | 空气 | 空气 | |
| 空气/水噪声水平 (50Hz) | dB(A) | 58 | 60 | 61 | 69 | 72 | 72 |
| 空气/水噪声水平 (60Hz) | dB(A) | 60 | 64 | 64 | 73 | 76 | 76 |
| 加油容量 | l | 1 | 2 | 2 | 7.5 | 8.5-11.5 | 8.5-11.5 |
| 推荐油液 | Edwards ULTRAGRADE Performance 70 或 ULTRAGRADE Endurance Extend 110 | ||||||
| 单位 | nES470 | nES570 | nES630 | nES750 | |
| 最大排量 (50Hz) | m3h-1 / cfm | 470/277 | 570/366 | 700/412 | 840/494 |
| 最大排量 (60Hz) | m3h-1/ cfm | 570/366 | “ | 840/494 | “ |
| 抽取速度 (50Hz) | m3h-1 / cfm | 400/236 | 470/277 | 640/377 | 755/444 |
| 抽取速度 (60Hz) | m3h-1 / cfm | 470/277 | “ | 755/444 | “ |
| 无气囊时的终极真空度 | mbar / torr | 0.08/0.06 | 0.08/0.06 | 0.08/0.06 | 0.08/0.06 |
| 带气囊时的终极真空度 | mbar / torr | 0.7/0.5 | 0.7/0.5 | 0.7/0.5 | 0.7/0.5 |
| 进气口连接 | ISO / G | 100 ISO-F/G3 | 100 ISO-F/G3 | 100 ISO-F | 100 ISO-F |
| 排气口连接 | ISO / G | 100 ISO-F/G3 | I100 ISO-F/G3 | 100 ISO-F | 100 ISO-F |
| 最大允许出口压力 | bar（绝对压力） | 1.15 | 1.15 | 1.15 | 1.15 |
| 最大水蒸汽泵送速率 (50Hz) | kgh-1 / lbh-1 | 5.0/5.3 | 7.5/8.0 | 17/18 | 24/25 |
| 最大水蒸汽抽取率 (60Hz) | kgh-1 / lbh-1 | 7.5/8.0 | “ | 24/25 | “ |
| 尺寸 (LxWxH) 近似值 | mm | 1330x866x779 | 1330x866x779 | 1563x909x740 | 1563x909x740 |
| 重量近似值 | kg / lb | 480/1059 | 550/1214 | 760/1678 | 760/1678 |
| 电动机防护等级 | IP55 | IP55 | IP55 | IP55 | |
| 电动机额定功率 (50Hz) | kW | 11 | 11 | 18.5 | 18.5 |
| 电动机额定功率 (60Hz) | kW / hp | 13.2/15 | “ | 18.5/25 | “ |
| 冷却 | 空气/水 | 空气/水 | 空气/水 | 空气/水 | |
| 冷却水量（如果适用） | L/h | 700 | 800 | 750 | 750 |
| 空气/水噪声水平 (50 Hz) | dB(A) | 72/72 | 75/2 | 72/72 | 75/72 |
| 空气/水噪声水平 (60 Hz) | dB(A) | 75/72 | “ | 75/72 | “ |
| 加油容量 | l | 20 | 20 | 20-23 | 20-23 |
| 推荐油液 | Edwards ULTRAGRADE Performance 70 或 ULTRAGRADE Endurance Extend 110 | ||||
