E2S 双级旋转式叶片泵
现代工业双级油封旋转式叶片泵
选择简单而强大的旋转片式真空泵，提高生产率并降低开支

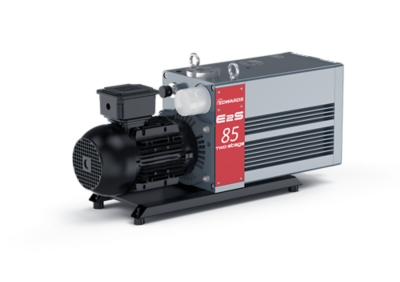

E2S 系列（E2S45、E2S65 和 E2S85）叶片泵使性能、成本和可用性达到理想平衡。设计可靠、结构简单，尤其适合需要中等真空的多种标准应用场所。它可以快速抽空，处理蒸汽，有助于更大限度地降低工作场所的噪声级。
专业性能
- 高泵速可缩短循环时间并提高生产率
- Hydro 模式可提高蒸汽处理能力，以适合潮湿的应用环境
- 噪声小，可满足实验室环境的要求
简单的现代化设计
- 布局简洁的经济型产品
- 内置机油滤清器可防止泵机构受到污染和漏油
- 创新的设计可提高冷却性能，保持出色的蒸汽耐受性
- 没有复杂的机械布置，可保持技术简单化
出色的可用性
- 满足用户需求的有效产品设计
- 使用和保养简单便捷。可现场清洁，尽可能延长正常运行时间
- 高效的过热保护和低油位检测（可选功能）
- 避免操作员误操作，安全性更高

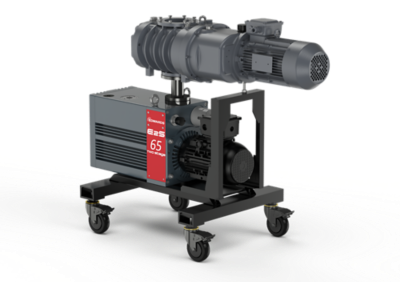

E2M 与 EH 增压泵组合
E2S 双级旋转式泵和 EH 机械增压器的标准组合可满足高容量需求。这些泵送系统在出厂前已预先装配，结构紧凑、移动方便且易于使用。E2S85-EH1200 可在大气压下直接启动，提供 900 m3/h (@60Hz) 的有效速度，并能够达到较高的真空范围，极限真空为 2x10-4 mbar。
- 技术规格
- 应用
- 下载
| E2S45 | E2S65 | E2S85 | ||
| 排量上限值 (50Hz) | m3h-1 | 47 | 64 | 87 |
| cfm | 28 | 38 | 51 | |
| 排量上限值 (60Hz) | m3h-1 | 56 | 77 | 105 |
| cfm | 33 | 45 | 62 | |
| 抽取速度 (50Hz) | m3h-1 | 42 | 57 | 78 |
| cfm | 25 | 34 | 46 | |
| 抽取速度 (60Hz) | m3h-1 | 50 | 69 | 94 |
| cfm | 29 | 41 | 55 | |
| 无气镇时的极限总压力 | mbar | 3.0E-03 | 3.0E-03 | 3.0E-03 |
| torr | 2.25E-03 | 2.25E-03 | 2.25E-03 | |
| 带气镇时的极限负压（位置 1） | mbar | 6.0E-03 | 6.0E-03 | 6.0E-03 |
| torr | 4.5E-03 | 4.5E-03 | 4.5E-03 | |
| 进气口连接 | ISO-F / NW | 40 | 40 | 40 |
| 排气口连接 | mm | 25 | 25 | 25 |
| 允许的出口压力上限 | bar (g) | 0.5 | 0.5 | 0.5 |
| psi (g) | 7.3 | 7.3 | 7.3 | |
| 水蒸汽容差上限值 | mbar | 20 | 15 | 13 |
| torr | 15 | 11 | 10 | |
| 水蒸汽容差上限值 (50Hz) | kgh-1 | 0.62 | 0.66 | 0.73 |
| lbh-1 | 1.4 | 1.5 | 1.6 | |
| 水蒸汽容差上限值 (60Hz) | kgh-1 | 0.74 | 0.8 | 0.87 |
| lbh-1 | 1.6 | 1.8 | 1.9 | |
| 重量近似值 | Kg | 80 | 90 | 100 |
| 电动机防护等级 | IP | 55 | 55 | 55 |
| 电动机额定功率 (50Hz) | kW | 1.1 | 1.5 | 2.2 |
| Hp | 1.5 | 2 | 3 | |
| 电动机额定功率 (60Hz) | kW | 1.3 | 1.8 | 2.6 |
| Hp | 1.7 | 2.4 | 3.5 | |
| 噪音级别 (50Hz) | dB(A) | 58 | 60 | 60 |
| 噪音级别 (60Hz) | dB(A) | 60 | 62 | 62 |
| 加油容量（上限值） | l | 4.3 | 4.8 | 5.5 |
| gal | 1.1 | 1.3 | 1.5 | |
| 冷却类型 | 冷却 | 空气 | 空气 | 空气 |
| 推荐油液 | Ultragrade Performance 70 | |||
- 真空脱气和干燥
- 热处理和真空烘箱
- 真空绝热
- 等离子体处理（O2 等离子体除外）
- 泄漏测试
- 气体生产和处理
- 研发
- 支持高真空泵或系统
