用于压力监控的多功能解决方案

我们的间接测压计非常适合低压环境,可在广泛的应用范围提供精确的读数。

这些真空计可适应不同的气体类型,获得准确的测量结果。要实现高级控制,请探索我们的数字版本,它可轻松集成到数字系统中。

找到契合您需求的适用真空计。

间接测压计:低压应用的理想选择

间接测压计可测量与压力相关的特性,比如热导率,特别适合在颗粒密度较低从而无法直接测量准确压力的低压环境中使用。

这些真空计的压力测量取决于气体类型,因此可以根据系统的具体情况使用校正系数来读取正确的压力。

这些真空计可在广泛的压力范围内提供精确的读数,适用于众多工业和科学应用。请探寻我们的间接测压计(包括皮拉尼和电离真空计)的功能,并了解如何根据您的特定要求选择正确的真空计。

为了增强集成和控制,我们为一些常用真空计提供了数字版本,例如 nAPG200 皮拉尼真空计、nAIM200 倒置磁控管真空计和 nWRG200 宽量程真空计。这些数字版本采用 RS232 或 RS485 通信接口无需模拟控制器即可与 PC 或 PLC 轻松集成。此接口选项特别适用于需要直接的数字输入和精确监控的系统。

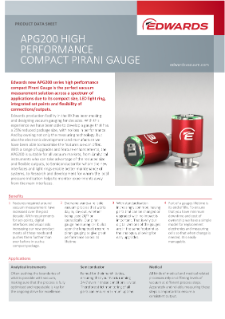

APG 皮拉尼真空计

有源皮拉尼真空计 (APG200) 面向所有真空市场:从分析仪器(得益于真空计尺寸较小和灵活输出)到半导体(新型接口和光环有助于更好地维护系统),再到研发领域(现场压力指示有助于在远离主接口的情况下监测实验进展)。

  • 360° LED 光环压力指示器
  • 尺寸小巧
  • 长细丝
  • 集成过滤器(可提供不带过滤器的型号
  • 嵌入式兼容
  • 15-48 V 宽范围电源
  • 数字/模拟
  • 设定值继电器

我们 APG200 皮拉尼真空计的数字版本称为 nAPG200)提供 RS232 或 RS485 数字通信选项,便于与 PC 或可编程逻辑控制器 (PLC) 无缝集成,尤其适合需要直接数字输入的系统。

EDWARDS APG200 皮拉尼真空计 - 前视图

APG200 皮拉尼真空计

APG200 有源皮拉尼真空计 - 分解图
APG200 有源皮拉尼真空计 - 分解图缩略图
APG200 有源皮拉尼真空计 - 分解图
0:11
APG200 有源皮拉尼真空计 - 旋转视图缩略图
APG200 有源皮拉尼真空计 - 旋转视图
0:12
APG200 有源皮拉尼真空计 - LED 光环缩略图
APG200 有源皮拉尼真空计 - LED 光环
0:20

AIM 倒置磁控管真空计

有源倒置磁控管 (AIM200) 真空计可在 1 x 10-2 至 1 x 10-9 mbar 的真空范围内实现准确的测量

该真空计坚固可靠广泛适用于从科学仪器到工业流程等众多领域。

AIM200 真空计是将倒置磁控管真空计的测量头和控制器组合成一个紧凑型装置,它具有非常低的外部磁场,加上改进的防撞机制,使其特别适合与敏感的分析仪器一起使用,或用于需要将真空计安装在敏感设备附近的应用场合。

  • 360° LED 光环压力指示器
  • 减少占地面积
  • 多点星形撞针
  • 无需外部控制器
  • 提供驱动器
  • 嵌入式兼容
  • 15-48 V 宽范围电源
  • 新型磁铁
  • 设定值继电器
  • 机型与 C 型夹钳兼容

nAIM 是我们 AIM200 的数字版本,它支持 RS232 或 RS485 通信,拥有与模拟版本相同的占用空间和性能,同时通过数字系统实现更轻松的数据采集和控制。

EDWARDS 有源倒置磁控管 (AIM200) 真空计

有源倒置磁控管真空计 (AIM200)

有源倒置磁控管 AIM200 - 分解图
有源倒置磁控管 AIM200 - 分解图缩略图
有源倒置磁控管 AIM200 - 分解图
0:11
有源倒置磁控管 AIM200 - 旋转视图缩略图
有源倒置磁控管 AIM200 - 旋转视图
0:13
有源倒置磁控管 AIM200 - LED 光环可视压力指示器视图缩略图
有源倒置磁控管 AIM200 - LED 光环可视压力指示器视图
0:27

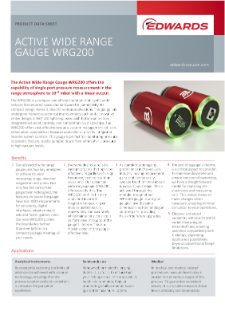

WRG 冷阴极组合真空计

宽量程真空计 (WRG200) 可在从大气压力到 10-9 mbar 的压力范围内进行单端口测压,不仅涵盖腔室初始抽空,还适合测量流程压力。

WRG200 真空计坚固可靠,适用于从科学仪器到半导体和工业流程的众多应用,因为它采用了较新的细丝皮拉尼和冷阴极技术。

一体化真空计能够实现从粗真空传感器到高真空传感器的自动切换,并且具有低杂散磁场,确保不会干扰周围环境。

  • 360° LED 光环压力指示器
  • 减少占地面积
  • 先进的细丝技术
  • 无需外部控制器
  • 提供驱动器
  • 嵌入式兼容
  • 15-48 V 宽范围电源
  • 新型磁铁
  • 设定值继电器
  • 机型与 C 型夹钳兼容

nWRG 是 WRG200 的数字版本,在保持相同占用空间和性能的同时拥有数字通信的灵活性,这使其特别适用于需要精确和直接读取数字压力的应用场景

EDWARDS 冷阴极/皮拉尼宽量程真空计(WRG200 和 nWRG200)

冷阴极/皮拉尼宽量程真空计(WRG200 和 nWRG200)

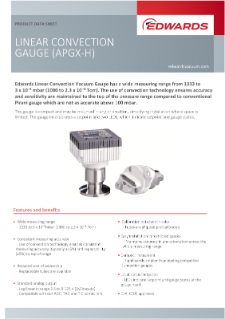

APGX-H 线性对流真空计

有源线性对流真空计 (APGX-H) 具有 1333 至 3 x 10-4 mbar 的宽测量范围。

相比在压力超过 100 mbar 时便会失去准确性的传统皮拉尼真空计,对流技术的运用可确保在较高压力条件下保持出色的精确度和灵敏度

该真空计结构紧凑,可在任意方向安装,从而简化了在有限空间条件下的安装过程。

有源线性对流真空计 (APGX-H)

有源线性对流真空计 (APGX-H)

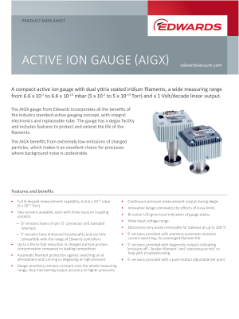

AIGX 电离真空计

有源电离真空计 (AIGX) 是一款紧凑型真空计,配备两根具有氧化钇涂层的铱细丝,具有 6.6 x 10-2 a 6.6 x 10-10 mbar 的宽量程,并且提供 1 Volt/decade 线性输出。

AIGX 拥有行业标准的有源测量概念的所有优势,同时集成了电子器件和可更换的管件。该真空计具有脱气装置,而且包括可保护细丝并延长其使用寿命的功能。

得益于很低的带电微粒发射,AIGX 成为不允许有背景噪音的工艺的理想选择。

有源电离真空计 (AIGX)

有源电离真空计 (AIGX)

WRH 热阴极组合真空计

有源热阴极宽量程真空计 (WRH) 自身能够测量从大气压到 10-10mbar 的宽广压力,并具有出色的精确度和可重复性。

WRH 真空计将 2 种测量方法(Bayard-Alpert 和皮拉尼)合二为一,满足您对系统测量和控制的一切需求。

D-SUB 连接器的模拟输出和 RS485 输出、2 个板载继电器以及轻松校准功能都有助于简化监测和控制

利用随附的软件,您可以轻松跟踪和记录系统的性能,还可以调整真空计的行为,例如设置设定点或更改输出比例。

研发机构到高端质谱分析,再到一般行业,该真空计是许多应用领域的理想伴侣

EDWARDS 有源热阴极宽量程真空计 (WRH)

有源热阴极宽量程真空计 (WRH)

无源真空计

EDWARDS 无源真空计是不含板载电子器件的测量头,非常适合辐射量大或温度极高的环境

虽然有源真空计目前在市场上占据主导地位,但仍有一些特殊应用,无源真空计在其中起到举足轻重的作用,包括电子装置靠近实验位置会导致设备故障的任何应用。

尽管仍然需要电子驱动器件来控制真空计,但这些电子器件可远程保存在我们的专用控制器中,然后放置在距离真空计最远 50 米的位置,为您的系统提供“现场”显示和压力输出。

连接到系统的仪表头仅包含物理测量所需部件,而所有其他电子器件都包含在控制器中。

因此控制器和电缆必须与所需的真空计匹配。

不惧恶劣环境,坚固耐用、准确测量的解决方案:非常适合高能物理和研发应用,因为在这些应用中,辐射会损坏正常有源真空计的电子器件。这些真空计在此类环境中拥有长期可靠的优良表现。

这些应用通常需要超高真空压力,而我们的无源真空计具有宽量程,因此使用我们的 IG40-EX 系列能够实现低至 2 x 10⁻¹² mbar 的测量目标

无源真空计系列

无源真空计系列

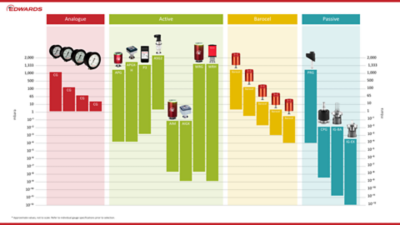

真空计快速概览:

WRH Active Hot Cathode Pirani Gauge - Datasheet

PDF

407.2 kB

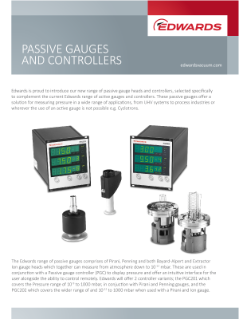

Passive Gauges and Controllers - Datasheet

PDF

1.7 MB

PDF

1.7 MB

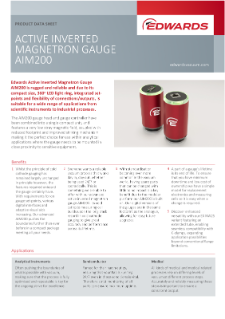

AIM200 Active Inverted Magnetron Gauge - Datasheet
