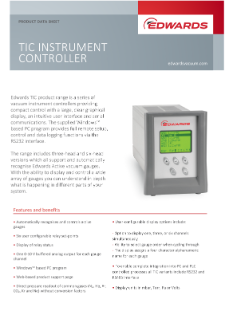

TIC Instrument Controller - Datasheet
真空系统控制器
优化的真空测量控制系统
了解我们的高级真空系统控制器系列，旨在为您确保精确的压力管理以及与您的真空系统无缝集成。
我们的控制器经过精心设计，拥有准确的读数和出色的性能。
真空系统控制器对于维持和调节压力至关重要
这些控制器可与各种真空计、主泵和前级泵无缝配合，确保获得准确的压力读数和高效的系统性能。无论是管理科学实验还是工业真空流程，选择合适的真空系统控制器对于获得出色的结果至关重要。
我们提供数字真空计和模拟 D-Sub 真空计，可直接集成到您的系统中，提供无缝连接，基本没有数字控制器。我们的模拟 RJ45 真空计与所有当前控制器兼容，包括 ADC、TAG、VSC 和 TIC，确保轻松集成到您的现有设置中。
了解我们不同款式的真空系统控制器及其具体功能，以及如何与各种真空计集成，以便为您提供精确可靠的真空环境控制。下表是将真空计与相应控制器匹配的快速参考，确保您实现无缝集成和出色的性能。
| 3 和 6 号真空计 VSC |
3 个压力表 + 2 个泵 VSC | 3 头和 6 头仪器 TIC |
6 测量头仪器 TIC CAPMAN |
100W/200W TIC 涡轮和仪表 |
ADC | ADCe | TAG | PGC201 | PGC202 | |
| APG200 | x | x | x | x | x | x | x | x | ||
| AIM200 | x | x | x | x | x | x | x | |||
| WRG200 | x | x | x | x | x | x | x | x | ||
| Barocel* | x | x | x | |||||||
| APGX-H | x | x | x | x | x | x | x | x | ||
| AIGX | x | x | x | x | x | |||||
| WRH** | x | x | x | x | x | |||||
| ASG2*** | x | x | x | x | x | x | x | |||
| CPG35K | x | |||||||||
| IG40BA 和 IG40EX | x |
* 对于 Barocels，需要适配器 D40003050
** 对于 WRH，需要适配器 D14750300
*** 对于 ASG2，需要适配器 D40003160
VacuSense 控制器
即将发布
VacuSense Controller (VSC) 是一个灵活的多设备真空控制平台，具有 4.2" 高分辨率彩色触摸屏和优秀的交互式用户界面。
它提供已连接泵、压力表和附件的清晰可视化，以及警报和系统事件的智能彩色编码通知。
VSC 支持将灵活的数据直接记录到机载存储器中，无论是单次实验还是长期研究，都能为您提供清晰的系统行为数据日志。
该接口专为即插即用集成而设计，支持广泛的连接，包括 USB-C 前面板访问和 EDHUB 兼容性，可实现远程监控。
VSC 提供 3 种主要配置类型，可在简单和复杂的真空系统中高效运行。：
- 3 × 有源模拟真空计连接 ：专为简单应用而设计，可监控多达三个有源模拟真空计，并提供简单、实时的洞察。
- 6 × 有源模拟真空计连接 ：支持六个有源模拟真空计，扩展系统可视性，是需要更广泛监控的应用的卓越选择。
- 3 × 有源模拟真空计和 2 × 泵连接 ：能够管理三个有源模拟真空计以及两个真空泵和附件，实现完全系统控制。
可选的机载泵电源进一步简化了安装，减少了设置时间和复杂性。
VacuSense 控制器
VacuSense 控制器
VacuSense 控制器
VacuSense 控制器 - 3 种硬件配置
VSC 的主要特点是什么？
- 易于使用 - VSC 专为轻松操作而设计，具有 4.2 英寸彩色触摸屏、直观的导航以及串行通信和远程控制选项，可确保轻松访问和用户参与。
- 灵活的系统集成 - VSC 系列设计用于无缝集成，可安装在机架上，并与 Edwards TIC 控制器向后兼容。其即插即用设置可实现快速安装，使其成为设置多次运行或一次性实验的特定过程的卓越选择。
- 灵活、先进 - VSC 是单泵 / 真空计或小型真空系统的卓越选择。其功能丰富的软件以及通过 EDHUB 进行的定期更新和现场升级，可确保适应不断发展的项目，并使系统保持最新状态。
- 高级数据记录 - 可配置的数据记录可让您根据特定需求定制参数，提供对系统的详细见解。利用机载存储器长时间记录数据，或直接在 EDHUB 上登录到您的 PC。可通过笔记本电脑访问数据，或通过任意一个 USB 连接器快速提取数据 -- 只需触摸手指即可进行微调监控。
- 智能界面 - VSC 提供不受限制的变化、完全自定义和高级彩色编码警报、警告和错误代码，让您能够很大程度上专注于关键指标。
VSC 界面是否支持多种语言？
是的！
VSC 支持英语、德语、意大利语、法语、简体中文等，方便全球使用。
ADC 有源数字控制器
有源数字控制器 (ADC) 是一款紧凑的单线真空计控制器，带有明亮的 LED 显示屏和简单的按钮控制装置。
它可自动识别兼容的 EDWARDS 真空计，加载相应的查找表，并以常用真空单位显示压力。
ADC 提供标准型和增强型 MkII 版本。MkII 支持两个具有可变设定点并与继电器和模拟输出端相连的真空计。直观的即插即用操作、宽广的压力量程和高可见性显示，使其成为各种实验室和工业应用的理想选择。
有源数字控制器
TIC 控制器
TIC 控制器是一款紧凑的多功能系统控制器，配有大尺寸图形显示屏和直观的用户界面。
它们通过基于 Windows™ 的 PC 程序提供全面的远程控制和数据记录功能。
它具有即插即用功能和标准 RS232/485 通信，是小型工艺流程的理想选择。
TIC 系列有以下 3 种主要的控制器类型：
- TIC 仪表控制器：支持 3 测量头和 6 测量头的真空计控制器，此外还支持 6 测量头 Capman 型号，与 Barocel 电容压力计配合使用
- TIC 涡轮控制器：提供 100W 和 200W 型号的泵控制器，用于连接一个涡轮分子泵，可直接从控制器连接冷却和排气阀座。此外，200W 型号还具有前级泵接口
- TIC 涡轮和仪表控制器：提供 100W 或 200W 型号的泵和真空计控制器，结合了 TIC 仪表控制器和 TIC 涡轮控制器的功能
TIC 涡轮和仪表控制器
PGC 无源真空计控制器
无源真空计电子器件放置在单独的控制器中，这使它们能够应对辐射环境。
该系列提供两种控制器：模拟输出和数字输出，板载设置点可供您选择如何集成到更广泛的系统中。
- PGC201 – 控制 2 台皮拉尼真空计 (PRG20K) 和 1 台冷阴极真空计 (CPG35K)。
- PGC202 – 控制 2 台皮拉尼真空计 (PRG20K) 和 1 台热阴极真空计（IG40BA 或 IG40EX）。
无源真空计控制器
TAG 涡轮和有源真空计控制器
涡轮和有源真空计 (TAG) 控制器是一款紧凑、经济高效的系统控制器，与所有 EDWARDS EXT 和 nEXT 涡轮分子泵兼容。
它搭载可显示泵速或真空压力的大型 LED 显示屏和易于使用的按钮界面。
TAG 控制器非常适合台式或移动平台，可以运行前级泵、通风阀、空气冷却器和 EDWARDS 有源真空计。它提供全面的泵控制，包括启停功能、速度显示和性能监控，是各种真空应用的通用选择。
TAG 涡轮和有源真空计控制器
