适用于真空系统的角阀

角阀 ISO-KF

适用于真空系统的角阀

为什么选择角阀?

角阀指的是阀门的配置,这种类型的阀门通常具有彼此呈 90 度角的进口和出口。

这种设计便于安装在狭小空间或直线流道不可行的位置。

角阀有多种尺寸和设计供选择,包括手动阀、电磁阀和气动阀,具体取决于您的系统设计以及机器可用的设施。

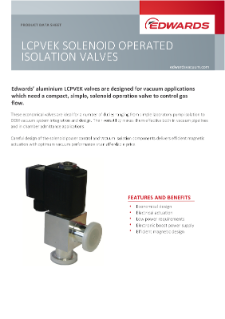

LCPVEK 电磁驱动隔离阀

铝制 LCPVEK 阀专为需要紧凑、简单的电磁驱动阀来控制气流的真空应用而设计。这些经济型阀门非常适合多种任务,从简单的实验室泵隔离到 OEM 真空系统集成和设计。

该阀有两个带 NW 法兰的端口,它们彼此呈 90 度角,可朝任一方向安装,因此在真空管道和腔室进入应用中非常有效。

精心设计的电磁阀电源控制和真空隔离部件能以经济实惠的价格提供高效的电磁驱动和出色的真空性能。

  • 经济型设计
  • 电力驱动
  • 低功率要求
  • 电子增压电源
  • 高效的电磁设计
LCPVEK 电磁驱动隔离阀
PVEK 电磁驱动直角隔离阀

PVEK 电磁驱动直角隔离阀

PVEK 系列阀门是紧凑、轻便的电磁真空阀,适用于低至 1 x 10‑9 mbar 的真空管道系统。双绕组线圈与电子开关电路相结合,确保低能耗、低工作温度和更长的工作寿命。

波纹管密封型 PVEK 电磁驱动直角阀提供铝 (A) 或不锈钢 (S) 阀体,MTTF 总计达 500000 次循环。

  • 用于打开的瞬态高功率 - 电子开关式
  • 处于“保持打开”位置时消耗的能量很少
  • 外壳防护等级达到 IP55
  • 无需润滑的真空
  • MTTF 高达 500000 次循环

PVMK 手动直角隔离阀

PVMK 是一种快速作用的波纹管密封型直角杆式驱动阀,提供铝或不锈钢阀体。杆连接到自润滑塑料凸轮活塞,通过 PTFE 轴承驱动阀杆和阀板。

阀板 O 型圈槽可排气,以防止气体爆炸。这些阀门的设计工作压力下限为 10‑ 9 mbar/ 8 x 10‑10 Torr,上限为 2100 mbar/1575 Torr (30 psi)。

  • 易于使用
  • 波纹管密封机构
  • 高流导
PVMK 手动直角隔离阀
PVPK 气动直角隔离阀

PVPK 气动直角隔离阀

PVPK 系列单作用气缸弹簧复位管道阀设计用于标准气动管路的高速驱动,提供 NW10、NW16、NW25、NW40 和 NW50 尺寸。

它们配有铝或不锈钢阀体,带有 O 型圈(仅限铝轴封)或波纹管密封件。

该阀设计用于长期工作,波纹管和 O 型圈密封型的 MTTF 均达到 5000000 次循环,保养间隔也非常长。

  • 增加了使用寿命,平均故障时间现在达 5000000 次循环
  • 提供阀门状态的电气和可视指示
  • 快速作用 – 20 ms 关闭 (PV16)
  • 有铝和不锈钢材质供选择
  • 可选择带铝阀体的波纹管或 O 型圈轴封
